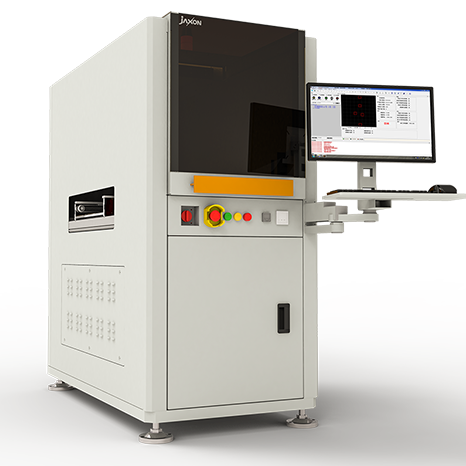

高速视觉点胶系统具有明显的高性价比优势，可靠耐用，设计精简，适用于多规格的电路板、基材。配备简单的友好型操作软件，确保系统稳定可靠。该系统为芯片封装、红胶、电路板组装、医疗用品等产品的点胶应用而设计，轨道可调节宽度，应用更广的产品。在全国建立了广泛的支持与服务网络，为客户的开发，制造和产品创新，提供完整的过程解决方案。

产品特点：

1、采用钢架和钣金结构，结构稳固，可承受高速运行冲击，设备运行平稳无噪音。

2、PCB最大尺寸可满足300*400，可按客户非标规格定制。

3、四轴运行平台采用上银精密滚珠丝杠传动系统搭配三菱伺服电机

4、非接触式喷射阀，实现更小的点胶直径，从而拓宽更广的适用领域，设备还可以配置精密螺杆阀。

5、采用视觉编程方式，方便快捷

设备整体技术参数

单体设备尺寸	770*1000*1750mm
设备重量	550kg
电源	200V AC
总功率	1kw
气源要求	0.4-0.6Mpa
满足PCB最大尺寸	300*400mm （其它尺寸可定制）
生产节拍	<10s
线体高度	900±50mm

设备主要配置及技术参数

运动控制系统
XY轴
XY速度	最大1500mm/s
XY加速度	1G
XY重复精度	±0.025mm
XY轴类型	伺服马达 滚珠螺杆
Z轴
Z速度	最大500mm/s
Z加速度	1G
Z重复精度	±0.025mm
Z轴类型	伺服马达 滚珠螺杆
点胶区域
最大点胶区域	300*400mm 其它尺寸可定制
传送部分
传送类型	步进电机
传送速度	0-300mm/s可调
宽度调节	步进电机 软件自动调节
可调宽度范围	100-500mm （可定制）
控制系统
工控机	研华
传感器	光电式 欧姆龙
供料部分
供料方式	适用各种型号胶筒
点胶阀	可选择 压电喷射阀 气动喷射阀 精密螺杆阀
其他配置
三色信号灯
前门带玻璃窗口
气压检测报警
称重系统	选配
激光测高系统	选配
加热装置	选配
